Live bevel

Gewijzigd op Ma, 23 Sep om 10:56 AM

Live Bevel geeft je de mogelijkheid om niet-destructief een randafwerking aan een groep of component toe te voegen. Alle afwerkbare randen in de groep of het component zullen worden afgewerkt.



Een vergrendeld object 'BevelSurf' wordt gemaakt in de groep of het component, en kan indirect bewerkt worden door  het proxy object te bewerken. Het BevelSurf object is een kopie van het originele proxy object, maar dan met randafwerkingen erop toegepast.

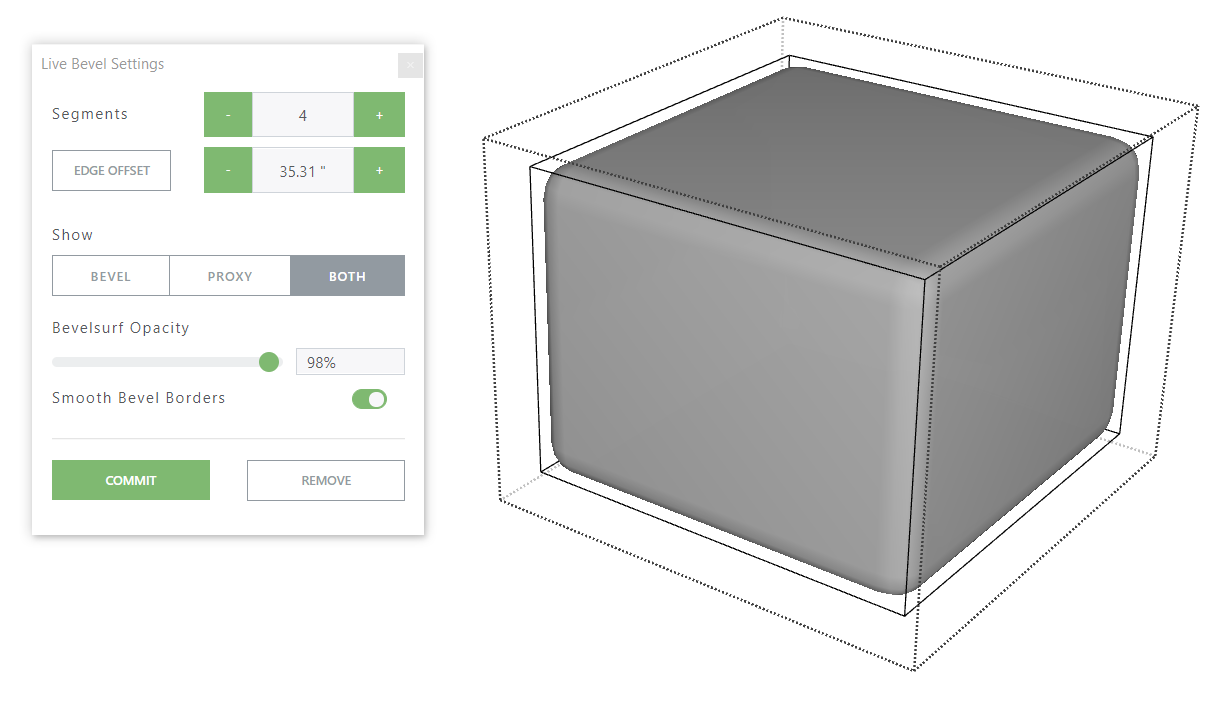

Dubbelklik op het object om het te bewerken. Het dialoogvenster 'Live Bevel Settings' zal openen en de proxy wordt zichtbaar. Tijdens het bewerken van het proxy object, wordt het BevelSurface automatisch geüpdatet.


Wanneer je een voorlopig resultaat hebt gemaakt, maar van plan bent om later meer wijzigingen te aan te brengen, sluit dan simpelweg de groep of het component. Het dialoogvenster "Live bevel" sluit automatisch. Dit geeft je de mogelijkheid om later verder te gaan met bewerken. Wanneer je verder wilt gaan met bewerken, kan je simpelweg op het object dubbelklikken. Het is niet nodig om de Live Bevel ongedaan te maken of opnieuw uit te voeren.


Klik op de knop "Commit" als u de proxy permanent wilt verwijderen en het Bevelsurf-object rechtstreeks wilt bewerken.


Klik op de knop "Remove" om de Live Bevel te verwijderen en terug te keren naar de originele geometrie.


Wanneer de Live Bevel dialoog zichtbaar is, kunt u ervoor kiezen om alleen de bevelsurf, alleen de proxy of beide tegelijk weer te geven.

Om de live bevel interactief te wijzigen, klik op de "Edge Offset" knop. Je kunt ook een nieuwe offset waarde intypen in het tekstveld of op de +/- knoppen drukken om de offset ongeveer 1 schermpixel groter of kleiner te maken.


Het aantal Live Bevel segmenten kan ook gewijzigd worden door een nieuwe waarde in te typen of door de +/- knoppen te gebruiken.
