Nadat je hard gewerkt hebt om een LayOut-document te maken en bij te schaven, wil je dat je document de wereld ingaat en zijn stempel drukt. Je kunt werk op het scherm presenteren, maar dat is niet altijd voldoende. Hier zijn andere manieren waarop u uw document kunt delen:
- Upload een document online of voeg het bij een e-mail. Je kunt documentpagina's exporteren als JPEG- of PNG-afbeeldingsbestanden die u op webpagina's kunt weergeven. Of je kunt een PDF maken die publiek kan downloaden van het web of als e-mailbijlage.
- Open een document in een CAD-programma. U kunt uw LayOut document ook exporteren naar een DWG of DXF bestand, die beide compatibel zijn met populaire CAD-programma's.
- Druk het document af. Of je nou een afdruk van hoge kwaliteit nodig hebt of alleen afdrukken van pagina's voor publiek om aantekeningen te maken, LayOut bevat afdrukopties om je te helpen precies die afdruk te maken die je nodig hebt.
Je document exporteren als afbeeldingsbestanden
Wanneer je een document exporteert als een serie afbeeldingen, exporteert LayOut elke documentpagina als een afzonderlijk beeldbestand, in .jpg- of .png-formaat. De volgende stappen, die het geselecteerde besturingssysteem weergeven, leiden je door het beeld-exportproces:

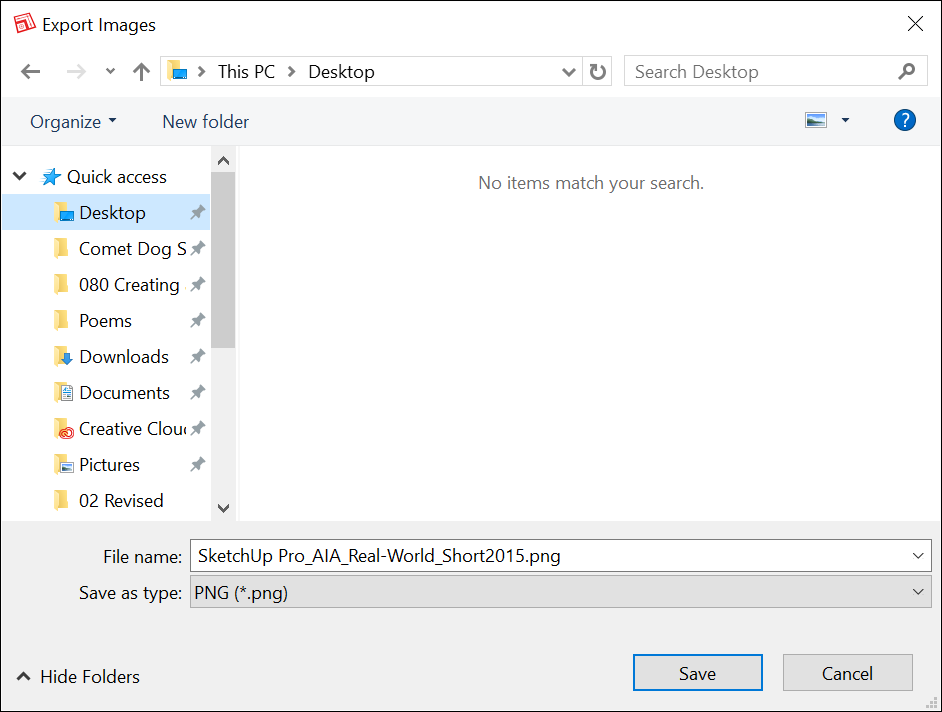

- Selecteer in de menubalk File > Export > Images. Er verschijnt een dialoogvenster voor het exporteren, zoals in de volgende afbeelding:
- Navigeer naar de locatie waar je jouw afbeeldingen wilt opslaan.
- Typ in het vak Save As een naam die aan elk beeldbestand dat je exporteert een naam geeft. Als je meerdere afbeeldingen exporteert, exporteert LayOut een nummer naar elke afbeelding in de serie, zoals Woningen_1.png, Woningen_2.png, enzovoort.
- Selecteer PNG of JPG in het 'Save as type' dropdown menu.
- Klik op Save. Het dialoogvenster Image Export Options verschijnt.
- (Optioneel) Selecteer in het gebied Pages of, alle documentpagina's die je wilt exporteren (de standaardinstelling) of alleen een paginabereik. Om een paginabereik af te drukken, selecteer je het keuzerondje From/To en voert je het paginabereik in dat je wilt exporteren.
- (Optioneel) Om de grootte en resolutie van jouw geëxporteerde afbeeldingen te wijzigen, voer je een nieuwe breedte- of hoogtewaarde in of typt je de gewenste resolutie. Deze drie instellingen zijn beperkt, zodat bijvoorbeeld het wijzigen van de breedte de hoogte automatisch wordt aangepast om de beeldverhouding van de afbeelding te behouden.
- (Optioneel) Standaard worden jouw geëxporteerde afbeeldingen geopend in je standaard afbeeldingsviewer. Schakel het selectievakje Show Export in Image uit als je de afbeeldingen in dit programma niet wilt openen.
- Klik op de Export knop. De afbeeldingen worden geëxporteerd naar de locatie die je in stap 2 hebt geselecteerd.
Je document exporteren als PDF
Wanneer je een PDF van een document exporteert, maakt LayOut een enkel PDF bestand dat uw documentpagina's bevat. Om uw document als PDF te exporteren, volg deze stappen, die overeenkomen met het geselecteerde besturingssysteem:
- Selecteer in de menubalk File > Export > PDF. Er verschijnt een exportdialoogvenster.
- Navigeer naar de locatie waar je jouw afbeeldingen wilt opslaan.
- Typ in het vak File Name een naam voor het PDF bestand.
- Klik op Save. Het dialoogvenster Image Export Options verschijnt, zoals in de volgende afbeelding.
- (Optioneel) Selecteer in het gebied Pages of u alle documentpagina's wilt exporteren (de standaardinstelling) of alleen een paginabereik. Om een paginabereik af te drukken, selecteer je het keuzerondje From/To en voer je het paginabereik in dat je wilt exporteren.
- (Optioneel) Als je de kwaliteit voor het renderen van modellen en afbeeldingen in jouw geëxporteerde PDF wilt wijzigen, selecteer je een optie in het menu Output Resolution.
- (Optioneel) Een geweldige manier om de bestandsgrootte van de resulterende PDF te verkleinen is het comprimeren van afbeeldingen in je LayOut document. Selecteer de optie Use JPEG Compression for Images en verplaats de schuifregelaar naar Smaller File om de kwaliteit van de afbeeldingen te verminderen en de bestandsgrootte te verkleinen. Voor een beeld van hogere kwaliteit kunt u de schuifregelaar voor kwaliteit echter naar Better Quality verplaatsen.
- (Optioneel) Je geëxporteerde afbeeldingen worden standaard geopend in jouw standaard afbeeldingsviewer. Schakel het selectievakje Show Export in PDF Viewer uit als je de afbeeldingen in dit programma niet wilt openen.
- Klik op de Export knop. De PDF wordt geëxporteerd naar de locatie die je in stap 2 hebt geselecteerd.
Je document exporteren als DWG of DXF
DWG en DXF zijn bestandsformaten die in populaire CAD-programma's worden geopend. Om een document naar een van deze formaten te exporteren, volg je deze stappen, die overeenkomen met het door jouw geselecteerde besturingssysteem:
- Selecteer in de menubalk File > Export > DWG/DXF. Het exportdialoogvenster verschijnt.
- Navigeer naar de locatie waar je het bestand wilt opslaan.
- Klik op Save. Het dialoogvenster Image Export Options verschijnt, zoals in de volgende afbeelding.
- (Optioneel) Selecteer in het gebied Format het keuzerondje DWG of DXF om aan te geven welk bestandstype je wilt exporteren. Selecteer in de vervolgkeuzelijst de versie van AutoCAD waarin het bestand wordt geopend.
- (Optioneel) LayOut omvat standaard alle pagina's in jouw document in het geëxporteerde bestand. Om een paginabereik op te geven, selecteer je het keuzerondje From/To en typ je de paginanummers voor het gewenste paginabereik.
- (Optioneel) LayOut maakt standaard een DWG/DXF laag die overeenkomt met elke laag in jouw document. Als je niet wilt dat LayOut deze lagen maakt, schakel dan het selectievakje Create DWG/DXF Layers from LayOut Layers uit.
- (Optioneel) Standaard exporteert LayOut onzichtbare lagen naar jouw DWG- of DXF-bestand. Als je niet wilt dat LayOut deze lagen exporteert, schakel dan het selectievakje Export Invisible Layers uit. Tip: Als een laag op alle pagina's verborgen is, wordt de laag als verborgen geëxporteerd. Als de laag op sommige, maar niet alle pagina's verborgen is, worden alleen de zichtbare entiteiten geëxporteerd.
- (Optioneel) In plaats van de kleuren die je in LayOut hebt opgegeven, kun je de entiteiten van elke laag exporteren als een andere kleur op basis van de laag. Om dit te doen, selecteer je het selectievakje Export Entities as Color by Layer.
- (Optioneel) Standaard exporteert LayOut de entiteiten van LayOut als native DWG/DXF-entiteiten. Als je het selectievakje Export as DWG/DXF Entities uitschakelt, worden LayOut entiteiten in het geëxporteerde bestand geëxporteerd naar ruwe geometrie. In het DWG/DXF-bestand wordt bijvoorbeeld een LayOut-dimensie geëxplodeerd in lijnen en tekst en heeft geen van de gebruikelijke dimensiegedragingen. Tip: LayOut exporteert afmetingen, labels, cirkels, cirkels, bogen, ellipsen en tabellen als native DWG/DXF entiteiten.
- (Optioneel) LayOut bevat geen vullingen die uw document in het geëxporteerde bestand bevat. Schakel het selectievakje Ignore Fills uit als je wilt dat deze vullingen in jouw geëxporteerde bestand worden ingevuld.
- Klik op Export als je klaar bent met het selecteren van jouw opties. LayOut maakt het geëxporteerde bestand op de locatie die je in stap 2 hebt opgegeven.
